Convolutional Neural Network, CNN

Convolutional Layer와
Pooling Layer를 주 구성요소로 사용하여
대뇌의 시각 피질의 구조를 모방하여 만든 ANN의 한 종류.

Image 를 input으로 다루는 경우 가장 일반적으로 사용되는 ANN임.
(Transformer 의 활용도가 넓어지면서 vision task에서도 Transformer가 적용되는 사례가 증가 중.)

  • Convolutional Layer :
    • feature map 추출하는 filter의 역할.
  • Pooling Layer :
    • max pooling or average pooling. sub-sampling을 담당.
      • convolution layer와 함께 사용되어
        higher layer의 receptive field를 효과적으로 커지게 해줌.
      • 지나치게 pooling layer의 mask가 크거나 많이 사용할 경우,
        spatial information loss가 커짐.

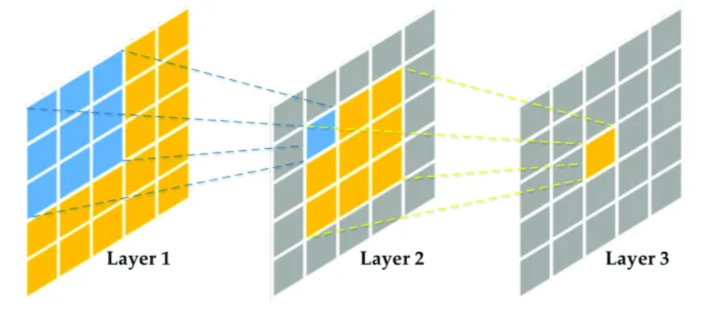

  • 위 2개의 layer들을 조합하여 깊게 쌓게 될 경우, 근처에 있는 pixels만을 중점적으로 보면서 점점 더 넓은 영역으로 확장해서 살펴보는 형태로 receptive field가 커지게 됨.
    (위치적으로 가까운 neuron들끼리 살펴보다가 higher layer로 갈수록 멀리 있는 정보들도 같이 보게 됨.)
    • 한번에 큰 size의 kernel을 사용하는 것보다 작은 size kernel을 여럿 쌓는 게 효과적임.
    • hierarchical feature map이 가능해지며, 가까운 pixel들을 중요하게 보면서 먼 곳의 pixel들을 고려해나가는 형태의 처리가 가능해짐.
      • CNN에서 lower layer들은 edge나 texture등의 low level feature를 추출하고,
      • higher layer로 갈수록 복잡한 high level feature들이 추출됨.
      • 해당 high level feature들은 low level feature들을 조합하여 구성됨.

CNN은 image data에서 다음의 2개의 가정이 성립한다고 가정함으로서 MLP에 비해 매우 적은 parameters를 가지게 됨.

때문에 image를 input으로 할 때 MLP에 비해 적은 데이터에서도 매우 학습이 잘 이루어짐.

결국 global pattern을 학습하는 MLP와 달리
CNN은 kernel size에 해당하는 local feature pattern을 학습 하게 됨.

Convolution 에 대한 참고자료

Locality of Pixel Dependencies

Image data가

  • locality of pixel dependencies라는 특성을 가짐 에 착안하여

CNN은

  • 모든 pixel들을 다 고려하는 MLP와 달리
  • kernel (or window)에 해당하는 주변 pixel들만을 고려 하는 sparse connection (실제로 convolution으로 구현됨)을 사용한다.

CNN은 MLP와 비교하여,

  • 학습되어야 하는 parameters의 수를 대폭 줄이면서 높은 성능 을 얻어냄.
  • 이같은 성능 향상은 locality of pixel dependencies라는 가정이 성립하는 경우에 한함.

locality of pixel dependencies란
image에서 특정 pixel과 연관성을 가지는 pixels은 주변에 있는 것에 국한됨 을 의미함.

때문에 MLP에서처럼 모든 node들에 대한 weighted sum을 구할 필요 없이
image 공간상에서 주변의 pixel에 해당하는 node들만을 고려하면 된다.

즉, 다음 그림의 윗부분(CNN의 경우)에서 보이듯이 sparse connectivity를 가진다.

  • 아랫부분은 MLP에 해당. (dense layer)

Stationarity of Statistics

stationarity of statistics는
data의 통계적 특성이 time이나 location에 따라 변하지 않는 경우를 가르킨다
(신호처리에서 다루는 Time Invariant or Shift Invariant system이 대표적인 예!).

image도 stationarity of statistics를 만족하는 데이터의 일종으로 볼 수 있다.

  • image에서 eye를 찾는다고 가정할 때, eye에 해당하는 patch가 가지는 특징이 위치 공간의 어디에 있던지간에 변하지 않는다.
  • 때문에 eye가 있는 patch에 반응하는 kernel 하나 를 사용하여 convolution으로 모든 영역을 sliding으로 이동하면서 처리해도 된다.

signal processing에서 time invariant system에 대한 response를 처리하는데
convolution을 사용하는 것과 비슷함.

사실 convolution은

  • 영상처리에서 특정 패턴을 추출하는 spatial filter를 만들 때 사용되는
  • shift-invariant operation 이기 때문에,

CNN은 이를 이용하여

  • 수많은 패턴들을 hierarchy하게 추출 할 수 있도록
  • 수많은 필터를 계층적으로 배치한 것 으로 볼 수 있다.

즉, 영상의 전 영역에 아주 작은 크기의 동일한 kernel 을 이동시키면서 적용하여
해당 kernel이 반응하는 패턴이 어디서 강하게 위치하는지를 feature map으로 얻을 수 있다.

CNN에서 얻어진 feature map의 pixel 값 자체에는 위치 정보가 없다.
feature map에서 pixel의 위치 좌표가 위치정보를 가지고 있다.
때문에 global average pooling이나 global max pooling과 같은 flattening 을 수행하면
translation invariant한 feature vector 를 얻게 된다.

만약, translation variant한 feature vector가 필요하다면,
값 자체에 위치정보가 포함되는 spatial variant한 kernel을 사용하는 등의 처리가 필요하다.
아니면 Capsule Network를 사용해도 된다.
