Convolutional Layer¶
(Locality of Pixel Dependency 와 Stationarity of Statstics 에 기반한) CNN의 주요 구성 요소.
- CNN은 convolutional layer를 통해 feature(특징)을 추출함.
- Convolutional layer의 출력인 feature map은 추출된 feature의 위치와 강도를 가지고 있음.
Plain CNN은 convolutional layer와 max (or average) pooling 이 기본 구성요소임.

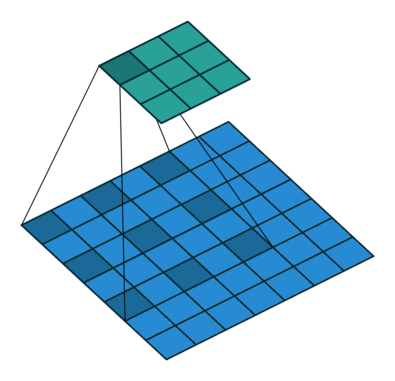

다음 그림은 convolution의 과정을 보여줌.
두 개의 kernel (filter라고 불림. width 와 height, 그리고 depth로 dimension이 결정됨)과 bias를 이용한
convolution을 수행하여 두 개의 feature map을 얻어냄.
(\(7 \times 7 \times 3\) 이 입력으로 하여 \(3 \times 3 \times 2\) 출력을 얻음)
- 작은 크기 (3x3 or 5x5) 의 kernel (=filter 라고도 불림)을 사용
- 이전 layer의 일부 neurons만이 연결됨 (전체가 연결되는 dense와 다름)
- kernel 크기에 따라 receptive field가 결정됨.
- sliding (
stride로 지정된 만큼 이동)을 통해 입력 layer의 모든 neurons에 적용함.- 입력 layer에서 위치에 상관없이 현재 kernel에 대한 반응강도를 얻어냄.
- feature map은 이들 반응강도를 각receptive field의 위치에 따라 2D로 배치한 것임
- feature vector는 특징을 1차원으로 나타낸 vector임.
- feature map은 특정 kernel에 대한 response를 feature 값으로 하여 2차원으로 배치한 map임.
- 하나의 입력에 대해 여러 kernels를 적용하여 여러 feature map을 얻게 되며, 이들을 다시 입력으로 삼아 다른 여러 kernels를 적용하도록 계층으로 쌓음.
- 이같은 구조는 여러 feature maps로 구성된 hierarchy를 얻음.
- lower layer에서는 low level feature maps 를 얻음 (edge, corner, texture 등)
- intermediate layer에서는low level feature maps를 조합한 intermediate feature를 추출해 냄.
- higher layer에서는 task와 밀접하게 관련되며 이들 intermediate features를 조합하여 구성되는 high level feature를 추출해냄.
- 만약 input의 depth가 10인 경우, kernel의 depth도 10이 되는 게 일반적임.
- depth separated convolution 제외.
Correlation과 Convolution.¶
Signal Processing에서는 Convolution과 Cross Correlation은 용도가 분명히 다른 연산이지만,
DL에서는 대부분의 Convolution은 Cross Correlation으로 구현 된다.
다음 URL 참고.
참고 : Cross Correlation
주요 hyper-parameters¶
kernel size¶
feature map의 한 pixel의 값 을 결정하는데 참여하는 input의 pixels의 수를 결정.
- kernel size가 클수록 receptive field가 커짐.
- kernel size가 클수록 parameters 의 수가 커짐.
- 일반적으로 kernel size는 홀수이며, kernel의 정가운데 pixel의 위치를 anchor라고 부름.
CNN에서 kernel의 weights는 Training을 통해 dataset으로부터 최적의 값들로 설정됨 (ML에서의 특징).
- Digital Image Processing 에서의 spatial filtering의 경우,
- 사람이 kernel의 weight를 설정하는 것과 달리
- DL에서는 Task에 적합한 Kernel의 weights를 dataset으로부터 구해냄.
stride¶
convolution에서 sliding을시킬 때 건너뛰는 pixel의 수.
- stride가 클수록 convolutional layer의 출력으로 나오는 feature map의 width와 height가 작게됨.
- receptive field가 겹치지 않도록 조정하는게 일반적임.
padding¶
convolution의 경우, padding하지 않는다면 출력이 입력보다 작은 크기(폭과 높이)가 되게 된다.
이를 방지하기 위해, 입력을 padding하여 좀 더 큰 크기로 만들어서 convolution의 출력이 padding 전의 입력과 같은 크기가 되도록 처리하는 게 일반적임.
TensorFlow의 경우, padding 파라메터를 same으로 지정하면 zero-padding을 수행하여 입력과 같은 크기의 출력이 나오도록 할 수 있음.
Note¶
Convolutional Layer는
- Dense Layer에 비해서는 확실히 적은 메모리 사용량을 보이지만,
- 여전히 꽤 많은 량의 메모리를 요구함.
때문에 훈련과정에서 out of memory가 발생할 경우,
- batch size를 줄이거나
- stride를 크게 하는 등의 처리가 필요함.
