1. OpenCV를 통한 Image 다루기 (읽고 쓰기)¶

기본적으로 cv2를 이용하여 이미지를 읽어들이고, 저장하는 방법을 다룬다.

구체적인 함수는 다음과 같다.

• cv2.imread
• cv2.imshow
• cv2.imwrite

추가적으로 다루는 함수와 라이브러리는 다음과 같다.

• skimage : scikit-image library
  • skimage.data : 기본으로 처리할 이미지 데이터들을 가지고 있는 모듈.

1-1. Load sample images of skimage¶

skimage 는 대표적인 image processing library로 sci-kit 계열의 패키지이다.
일반적으로 특정 영상처리 알고리즘들이 보다 순수하게 구현되어 있는 경우가 많다.
OpenCV의 경우 좀 더 활용을 위해 추상화가 되어 있다면, skimage는 특정 기술의 논문등에서 애기한 파라메터 이름을 그대로 사용하는 방식으로 구현된 경향을 보인다.

일단, cv2로 영상을 다루는 기초를 익히기 위해
일단 샘플 데이터를 skimage.data 에서 구하고,
이를 저장 후 다시 읽어들이는 방식의 예제를 통해 학습한다.

다음 코드는 numpy의 ndarray로 고양이 사진과 우주비행사 사진 데이터에 해당하는 객체를 얻는 예제 이다.

from skimage import data

#from skimage.color import rgb2gray
#from skimage import img_as_ubyte,img_as_float

cat = data.chelsea()     # take the test image of cat!
astro = data.astronaut() # take the test image of astronaut!

1-2. Display (or Check) Image by OpenCV¶

OpenCV를 통해 이미지를 출력하는 기본 함수는 다음과 같다.

cv2.imshow(title_wnd_str, ndarray_img)

• title_wnd_str :
  • imshow는 이미지를 window로 띄어 보여준다.
  • 이 parameter는 해당 window의 title을 나타내는 문자열로
  • 이후 해당 window에 접근할 때 id로 사용된다.
• ndarray_img :
  • window에서 보여줄 이미지 데이터에 해당하는 ndarray 객체.
  • cv2는 이미지를 나타내는 객체로 numpy의 ndarray를 사용한다.

예제는 다음과 같다.

import cv2

cv2.imshow('test_cat',cat)
cv2.waitKey(0)            # 특정 키 입력을 무한대로 대기(창을 띄우고 wait). 키가 눌러지면 눌러진 키를 나타내는 반환값을 반환하고 다음 라인이 수행됨.
# cv2.waitKey(1000) .     # 키 입력을 1초 대기(milliseconds) 하고 지정한 시간 내에 입력이 오지 않으면 -1 을 반환.
cv2.destroyAllWindows()   # 현재 모든 cv2의 window를 닫고 자원 반환.

window를 띄우는 함수이므로
원격지에 서버가 있는 jupyter note 혹은 colab에선 동작하지 않는다.
localhost에서 jupyter note를 실행한다면 동작하긴 하지만,
jupyter note에서 사용하기는 불편한 방법이다.
jupyter note로 수행할 경우엔, matplotlib를 사용하는 것을 권함.

colab의 경우, google.colab.patches 모듈에서 cv2_imshow 함수(cv2.imshow의 alternative)를 대신 제공하며 이 함수는 window가 아닌 출력창에 이미지를 표시함.

from google.colab.patches import cv2_imshow

cv2_imshow(cat)
cv2_imshow(astro)

참고로, 다음 코드를 통해 colab에서 동작여부등을 확인할 수 있으며 적절한 함수가 호출되도록 util function을 만드는 것도 가능하다.

import sys
IN_COLAB = 'google.colab' in sys.modules
IN_COLAB

def ds_imshow(img, win_title='win_title'):
  if IN_COLAB:
    from google.colab.patches import cv2_imshow
    cv2_imshow(img)
  else:
    cv2.imshow(win_title, img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

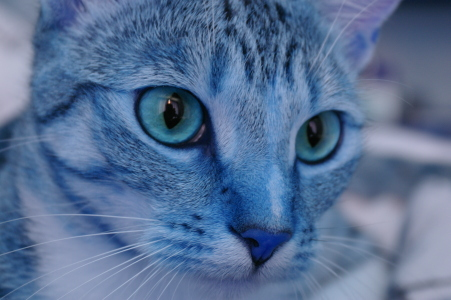

일단, 이미지는 보이지만... 색깔이 뭔가 이상하다는 점을 느낄 수 있음.
이는 Color Space의 문제로, skimage와 OpenCV가 기본으로 사용하는 Color Space가 다르기 때문임.

• skimage : RGB model을 기본으로 사용함.
• cv2 : BGR model을 기본으로 사용함.

Color space는 color를 표현하기 위한 일종의 수학적 모델을 가르킴. 대표적으로 RGB, Gray-scale등이 있음.
참고 : Color Space

다음의 py 파일은 Color Space를 처리 등이 이루어져 정상적으로 chelsea의 모습을 볼 수 있는 코드임.

'test_cat'이라는 타이틀을 가지는 window를 통해 chelsea image를 보여줌.

• cv_imshow.py
• cv2.imshow 사용 예

1-3. matplotlib를 활용하여 image 나타내기.¶

matplotlib는 차트나 이미지를 나타내는데 가장 널리 사용되고 있는 python library임. (MATLAB 처럼 활용가능한 plotting framework임.)

굳이 OpenCV의 imshow를 사용하지 않고 이를 이용할 수도 있다.

참고로 matplotlib는 skimage과 같이 RGB모델을 사용한다.
때문에 skimage.data에서 얻은 현재 이미지 객체들이 matplotlib에서는 정상적으로 잘 보인다.

import matplotlib.pyplot as plt

plt.figure(figsize=(12,12))
plt.subplot(111); plt.imshow(cat)
plt.show()

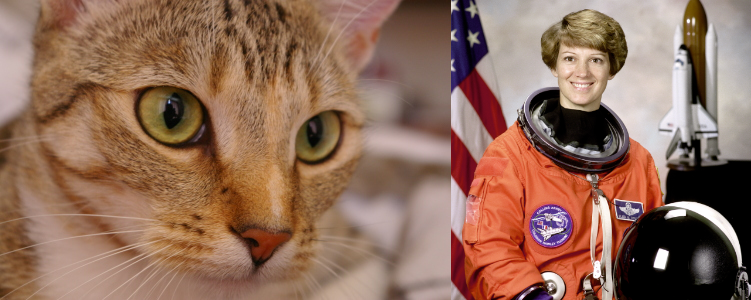

위 코드를 jupyter note의 셀 또는 colab에서 수행하면, 정상적으로 고양이 chelsea가 보인다.

그렇다면 OpenCV로 정상적으로 보이려면 어떻게 해야할까?
정답은 Color Space를 바꾸는 것이다.

다음은 OpenCV와 matplotlib를 이용한 간단한 예제코드 파일임.

• cv_matplotlib.py
• 위 소스를 설명하고 있는 url

1-4. Change the Color Space of Image¶

OpenCV나 skimage 모두 다양한 Color space를 지원한다. OpenCV에서는 cvtColor함수를 통해 image객체의 color space를 변경할 수 있다.

다음은 OpenCV에서 대표적으로 지원 하는 Color Space들 간의 변환 방식들임.

• cv2.COLOR_BGR2RGB
• cv2.COLOR_RGB2BGR
• cv2.COLOR_HSV2BGR
• cv2.COLOR_RGB2YUV
• cv2.COLOR_RGB2GRAY

cvtColor함수와 이의 변환방식들의 사용은 다음 code snippet을 참고하라.

cat_cv = cv2.cvtColor(cat,cv2.COLOR_RGB2BGR)     #RGB -> BGR
astro_cv = cv2.cvtColor(astro,cv2.COLOR_RGB2BGR) #RGB -> BGR
cat_gray = cv2.cvtColor(cat,cv2.COLOR_RGB2GRAY)  #RGB -> Gray-scale

cv2.imshow('cat_cv'  ,cat_cv  )
cv2.imshow('astro_cv',astro_cv)
cv2.imshow('gray_cat',cat_gray)
cv2.waitKey(0)
cv2.destroyAllWindows()

# -------------------
# # for google colab을
# cv2_imshow(cat_cv)
# cv2_imshow(astro_cv)
# cv2_imshow(gray_cat)

현재 cat과 astro 객체는 RGB 모델을 사용하고 있기 때문에 BGR모델을 가정하고 있는 cv2.imshow에서 색이 이상하게 보이는 것이므로, 위의 예제처럼 제대로 변환을 해주면 정상적으로 보이게 된다.

cv2.cvtColor()에 대해 좀더 자세한 것을 다음 URL을 참고: cv2.cvtColor()에 대해

1-5. Save an image by OpenCV¶

cv2.imwrite(file_name_str, img)를 사용한다.

• file_name_str : 저장될 file의 path를 나타내는 문자열임.
• img : 저장할 image의 ndarray객체.

위 함수를 사용할 때, 확장자에 따라 적절한 encoder를 적용하여 영상이 저장된다.

다음 code snippet 에서 다양한 image format으로 저장을 하고 있다.

cv2.imwrite("cat_cv.tif"  ,cat_cv  )
cv2.imwrite("astro_cv.bmp",astro_cv)

현재 cwd (or pwd)에 해당 파일명으로 이미지들이 저장됨을 확인할 수 있다.

다음 py파일은 sci-kit image의 예제 이미지들을 읽어서 color space 변환 후 저장하는 예를 보여줌.

• cv_imwrite.py
• cv2.imwrite() 에 대하여

1-6. Read an image by OpenCV¶

이제 저장한 이미지들을 읽어들이는 방법을 소개한다.

OpenCV에서는 cv2.imread()를 통해 이를 수행한다. 만약 읽어들이는데 실패할 경우에는 None을 반환한다.

읽어들일 때 사용가능한 mode가 있는데 대표적인 mode는 다음과 같다.

• cv2.IMREAD_COLOR : Loads a color image. Any transparency of image will be neglected. It is the default flag. (1)
• cv2.IMREAD_GRAYSCALE : Loads image in gray-scale mode (0)
• cv2.IMREAD_UNCHANGED : Loads image as such including alpha channel (-1)

위의 mode들을 통해, 아예 읽어들일 때, Color Space를 변경할 수 있다

다음 예제를 참고하라.

# Load an color image in grayscale
img = cv2.imread("cat_cv.tif", 0) # Even if the image path is wrong, it won't throw any error
if img is None:
  print('Error : the image path is wrong!') # If the image path is wrong, img will be None
  # sys.exit(1)
  # sys.exit('There is not img file.')

new_cat_cv   = cv2.imread("cat_cv.tif")
new_astro_cv = cv2.imread("astro_cv.bmp")

다음은 cv2.imread()에 대해 좀 더 자세한 내용이 있는 URL임:

• cv2.imread()에 대하여

Note 0 : cvtColor를 대체하는 다른 방식.¶

여기서는 Color Space를 살펴보기 위해서, skimage.data에서 이미지 객체를 가져와서 처리했지만, 혼돈을 줄이기 위해서는 image를 보여주는 library와 읽어들이는 library를 맞추는게 좋다.

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('cat_cv.tif') #BGR

# cvtColor를 대체하는 방법 0 (느림. 권장X)
# b,g,r = cv2.split(img)
# img2 = cv2.merge([r,g,b])

# cvtColor를 대체하는 방법 1
# (가장 빠름. 하지만 channel이 4개인 Color model에선 주의해야함.)
img2 = img[:,:,::-1] # faster version. #RGB

plt.figure(figsize=(5,5))
plt.subplot(121); plt.imshow(img)  # BGR을 RGB로 보이게 된다.
plt.xticks([]); plt.yticks([])
plt.subplot(122); plt.imshow(img2) # RGB, expects true color
plt.xticks([]); plt.yticks([]) # to hide tick values on X and Y axis
plt.show()

Note 1 : cv2.IMREAD_UNCHANGED 의 중요성.¶

alpha채널이 있는 RGBA와 같은 color model (or color space)의 데이터를 제대로 읽어들이려면 cv2.IMREAD_UNCHANGED 옵션이어야 제대로 로딩이 가능하다.

다음 코드는 RGBA color model로 저장된 image객체를 읽어들이는 예제이다. (URL로부터 이미지 객체를 직접 읽어들인다.)

url = 'https://raw.githubusercontent.com/dsaint31x/OpenCV_Python_Tutorial/master/images/opencv_logo.png'


import requests

image_ndarray = np.asarray(bytearray(requests.get(url).content), dtype=np.uint8)
img = cv2.imdecode(image_ndarray, cv2.IMREAD_UNCHANGED)
print(f'shape of img :{img.shape}')
cv2.imwrite('opencv_logo.png',img)

이미지 객체의 shape가 (120, 98, 4)로 나와서 4채널임을 알 수 있다.

1-7. RGBA color space¶

주로 png 확장자를 가지는 경우 사용되는 color model로 투명배경 이미지로 알려져 있다. alpha 채널은 보통 fore-ground와 back ground를 나누는 binary map이다. (alpha채널은 foreground와 background를 255와 0의 값으로 구분하여 가지고 있음.)

img = cv2.imread('opencv_logo.png', cv2.IMREAD_UNCHANGED)
print(img.shape)
plt.imshow(img[...,3])
plt.colorbar()

foreground가 255의 값을 가지고 있고,
background는 0의 값을 가지고 있음을 확인할 수 있다.

Note 2: OpenCV가 지원하는 image format¶

OpenCV 는 다양한 image format을 지원한다.

• Windows bitmap (bmp)
• portable image formats (pbm, pgm, ppm)
• Sun raster (sr, ras)

또한 다양한 plugin의 도움으로 다음의 format들도 지원함(가끔은 opencv를 재컴파일해야 지원되는 경우도 있으나 conda-forge 채널의 opencv를 설치할 경우 거의 다 제공을 해줌).

• JPEG (jpeg, jpg, jpe),
• JPEG 2000 (jp2 - codenamed in the CMake as Jasper),
• TIFF files (tiff, tif)
• portable network graphics (png).
• OpenEXR

각 image format 에 대한 간략한 소개는 다음 URL을 참고 : Image-Format-summary

관련 자료¶

• 관련 ipynb파일
• OpenCV Tutorial
• matplotlib
